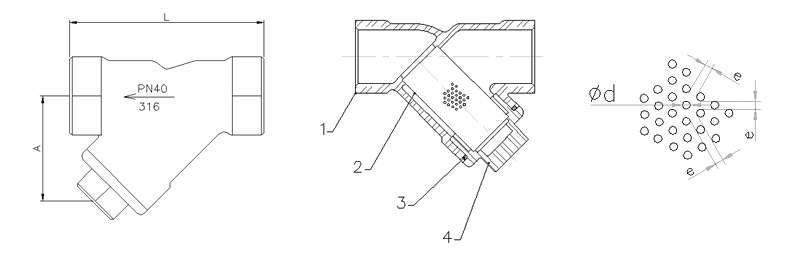

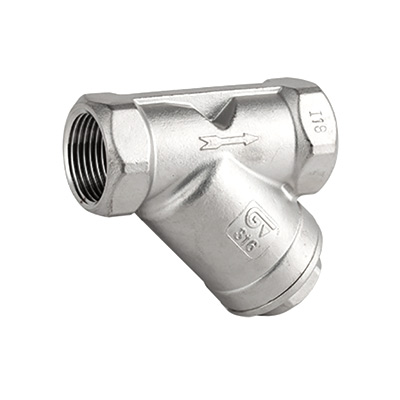

Abmessungen des Muffenschmutzfängers PN40 aus Edelstahl
| Einzelteile des Schmutzfängers / Parts of the strainer | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr. | Name | Material | Oberfläche / Surface Treatment | Ersatzteile / Spare Part | |||||||||||
| 1 | Gehäuse / Body | Edelstahl / Stainless Steel | sandgestrahlt / shot blasting | – – – | |||||||||||
| 2 | Filter / Mesh | Edelstahl / Stainless Steel | – – – | 2991 | |||||||||||
| 3 | Dichtung / Gasket | PTFE | – – – | 2991 | |||||||||||
| 4 | Stöpsel / Plug | Edelstahl / Stainless Steel 1.4408 | sandgestrahlt / shot blasting | – – – | |||||||||||
| Maßtabelle des Schmutzfängers mit Innengewinde / Dimensions of strainer with gas threaded ends | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NW / DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |||||
| Größe (inch) | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4„ | 1 1/2„ | 2″ | 2 1/2„ | 3″ | |||||
| L (mm) | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 | |||||
| A (mm) | 30 | 30 | 40 | 45 | 55 | 65 | 70 | 85 | k.a. | k.a. | |||||
| Höhe (mm) | 46,5 | 46,5 | 46,5 | 68,5 | 68,5 | 74,0 | 82,5 | 95,0 | 121,0 | 138,0 | |||||
| Ø d (mm) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
