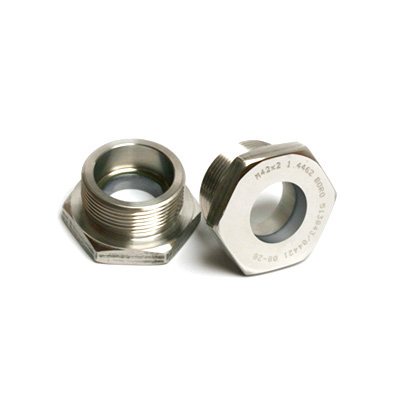

METAGLAS Schraubschauglas Typ 61 mit Gewinde

Schraubschauglas Typ 61 mit M-Gewinde oder G-Gewinde

Metallverschmolzenes Sechskant-Schraubschauglas für Rohrverschraubungen oder Armaturen mit metrischem Feingewinde (M) oder zylindrischem Whitworth-Rohrgewinde (G).

Ihre Auswahl zurücksetzen

Technische Daten zum Schraubschauglas Typ 61 mit Gewinde

  • Metallverschmolzenes Metaglas ® Schraubschauglas mit M-Gewinde oder G-Gewinde
  • Ringwerkstoff: 1.0570, 1.4462, 1.4523, 2.4602, 2.4605, 2.4610 u. a.
  • Glas: z. B. Borosilikatglas nach DIN 7080 oder AR-Glas
  • Geeignet für Rohrverschraubungen, Armaturen mit metrischem Feingewinde oder Whitworth-Rohrgewinde
  • Druck: 50 bar (bis 100 bar auf Anfrage)
  • Metaglas Vorteile: kompakte Bauweise, hohe Druckbeständigkeit, einfache Montage und hohe Betriebsdauer

Zusätzliche Abnahme und Prüfung für das Metaglas Schraubschauglas

  • Abnahmeprüfzeugnis EN 10204-3.1
  • Werkstoffe nach VdTÜV-Blättern und den dafür vorgesehenen DIN/EN Normen
  • Prüfgrundlage DGRL 97/23/EG, AD 2000 Merkblätter, DIN 7079
  • Abmessungen in Anlehnung an DIN 3852 Form F (Abdichtung durch O-Ring)
  • es können auch andere Ausführungen auf Kundenwunsch gefertigt werden
  • Schraubschaugläser mit folgenden Glasqualitäten erhältlich: Glasqualität: Borosilikatglas nach DIN 7080 oder Natron-Kalk-Glas (AR-Glas oder auch B270 Superwite)

Max. Betriebstemperatur: Borosilikatglas +280°C / AR-Glas +150°C / Ringwerkstoff 1.4462 +280°C / Ringwerkstoff 2.4602 +300°C

Hinweis: Bedingt durch den Herstellungsprozess entsteht eine konkave Brechung des Lichts und somit eine optische Verkleinerung

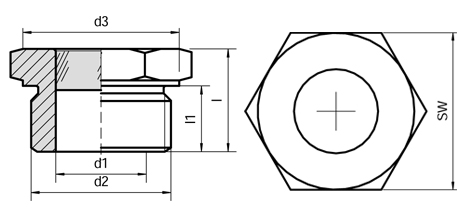

Querschnitt Schraubschauglas M-Gewinde und G-Gewinde

d2 (Gewinde) SW d1 d3 l l1
M-Gewinde G-Gewinde
M18x1,5 24 12,5 23 18 12
G3/8″ 24 12,5 23 18 12
M20x1,5 27 13 25 18 14
G½“ 27 13 25 18 14
M26x1,5 32 16 32 23 15
M27x2 G¾“ 32 16 32 23 15
M33x2 41 22 40 25 16
G1″ 41 22 40 25 16
M42x2 50 26 50 27 18
G1¼“ 50 26 50 27 18
M48x2 55 28 55 27 18
G1½“ 55 28 55 27 18
M60x2 70 35 68 37 19
G2″ 70 35 68 37 19
M78x2 90 50 88 37 20
G2½“ 90 50 88 37 20

Zusätzliche Information

Gewindeart

M-Gewinde, G-Gewinde
Größenauswahl

M18 x 1,5, M20 x 1,5, M26 x 1,5, M27 x 2, M33 x 2, M42 x 2, M48 x 2, M60 x 2, M78 x 2, G 3/8", G 1/2", G 3/4", G 1", G 1 1/4", G 1 1/2", G 2", G 1 1/2"
Glasmaterial

Borosilikatglas, Natron-Kalk-Glas (AR-Glas), Natron-Kalk-Glas (B270 Superwite)
Glasqualität

Borosilikatglas nach DIN7080 / DIN7079, Natron-Kalk-Glas (AR-Glas® oder auch B270 Superwite)
