Ölstandanzeiger / Füllstandanzeiger für Flüssigkeiten

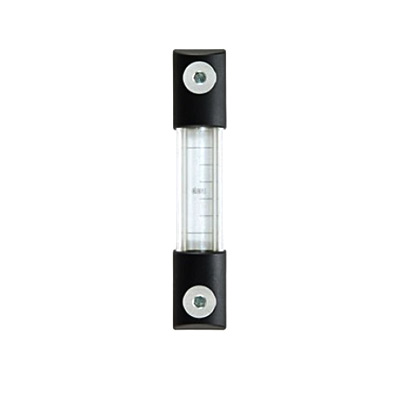

Ölstandsanzeiger 46.654.1

Unser stabiler Ölstandsanzeiger kann als Füllstandsanzeiger für jegliche Flüssigkeiten (auch für glykolhaltige bzw. glykolbasierte Medien) dienen. Der Anzeiger besitzt eine hohe chemische und thermische Beständigkeit. Genaue Größenangaben sehen Sie in der unteren Tabelle.

Ihre Auswahl zurücksetzen

Details zum Ölstansdanzeiger / Füllstandsanzeiger

  • Glasrohr: Borosilikat-Glas (Pyrex®)
  • höchste chemische und thermische Beständigkeit
  • Temperaturbeständig bis 130 °C
  • O-Ringe: Gummi FKM (Viton®)
  • Schrauben: Edelstahl, nichtrostend
  • Endstücke: Thermoplast (Polyamid PA)
  • Abdeckung: glasklares Polycarbonat
  • U-Schiene: Aluminium, eloxiert
  • Temperaturanzeige oder elektrische Ölstandüberwachung auf Anfrage

Produkthinweise zum Ölstandsanzeiger mit hoher chemischer Beständigkeit

  • Sehr stabil durch U-Schiene aus Aluminium und Abdeckung aus PC
  • Auch für glykolhaltige bzw. glykolbasierte Medien verwendbar
  • Können auch bei unter Druck stehenden Behältern eingebaut werden
  • Flüssigkeitsstand auch von der Seite her einsehbar
  • Rücksprache bei besonderen Anforderungen
  • Ideal auch für große Längen geeignet

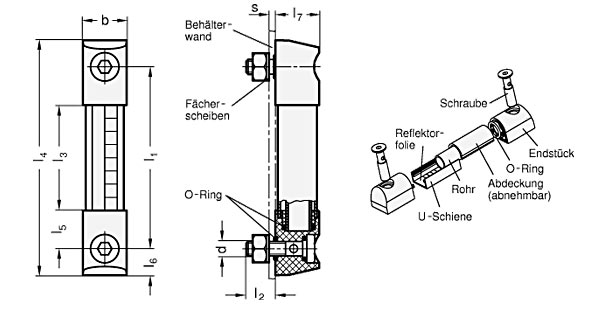

Querschnitt Ölstandsanzeiger / Füllstandsanzeiger

Abmessungen des Ölstandsanzeigers (inkl. max. Wandstärke)
l1 b d l2 l3 l4 l5 l6 l7 s ≈ max.
Wandstärke
76 33 M 10 20 42 113 17 18,5 33 12
127 33 M 12 20 71 164 28 18,5 33 10
176 33 M 12 20 120 213 28 18,5 33 10
254 33 M 12 20 198 291 28 18,5 33 10
381 33 M 12 20 325 418 28 18,5 33 10
508 33 M 12 20 452 545 28 18,5 33 10

Zusätzliche Information

Dichtung

VITON® (FKM)
Material

Polyamid
Glasqualität

Borosilikatglas (Pyrex)
Mittenabstand (i¹)

76 mm, 127 mm, 176 mm, 254 mm, 381 mm, 508 mm
