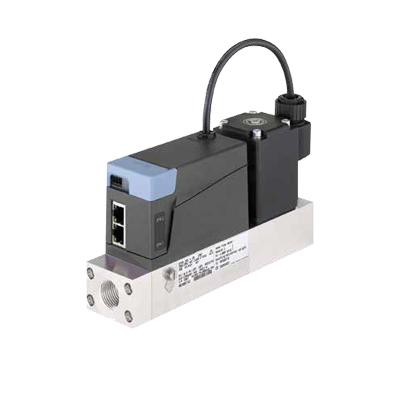

8745 Massendurchflussregler für Gas (MFC)

8745 MFC Massendurchflussregler / Massendurchflussmesser für Gase

• Nach Bedarf als Mass Flow Meter (MFM) oder Mass Flow Controller (MFC) konfigurierbar
• Nenndurchflussbereiche von 20 lN/min bis zu 2500 lN/min
• Hohe Mess- und Wiederholgenauigkeit
• Kommunikation über Normsignale oder Industrial Ethernet
• Elektromagnetischer und elektromotorischer Ventilantrieb verfügbar
• Erleichterter Geräteaustausch durch Konfigurationsspeicher

Technische Daten zum Massendurchflussregler

• Werkstoffe: Grundblock aus Edelstahl oder Aluminium, Gehäuse aus PC, Dichtungen aus FKM oder EPDM (gasabhängig)
• Betriebsmedien: Neutrale, nicht kontaminierte Gase (andere auf Anfrage)
• Kalibriermedium: Betriebsgas oder Luft mit Korrekturfunktion
• Leitungsanschluss: G oder NPT 1/4″, 3/8″, 1/2″, 3/4″, 1″ oder Flansch
• Betriebsspannung: 24 V DC – Spannungstoleranz: +/- 10% – Restwelligkeit: +/- 2%
• Konfigurationsspeicher: EEPROM (μSIM-Karte)
• μSIM-Karte: büS-relevante Daten und Regelkreisspezifische Informationen um einen Geräteaustausch zu erleichtern
• Umgebungstemperatur: -10 °C bis +50 °C (höhere Temperaturen auf Anfrage)
• Einbaulage: Horizontal oder vertikal
• Software: Bürkert Communicator
• Industrial Ethernet: PROFINET, Ethernet/IP, EtherCAT, Modbus-TCP über 2 x RJ45 (Switch)
• Analog: 4-20 mA, 0-20 mA, 0-10 V oder 0-5 V über D-Sub 9 oder Klemmblock
• Eingangsimpedanz: >20 kΩ (Spannung), <300 Ω (Strom)
• Max. Strom: 10 mA (Spannungsausgang)
• Max. Bürde: 600 Ω (Stromausgang)

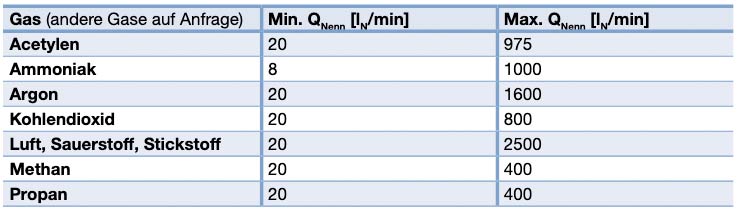

Nenndurchflussbereiche typischer Gase

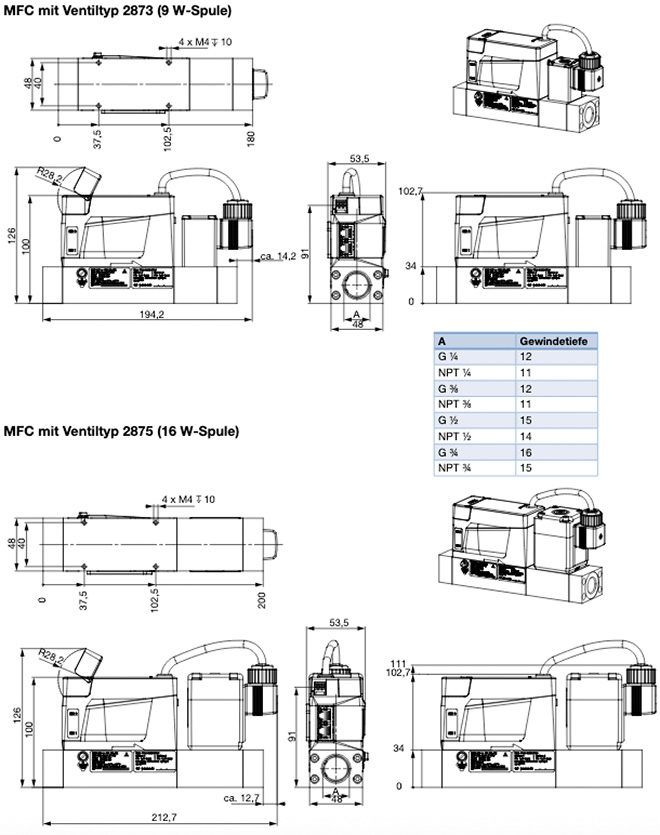

Abmessungen und Querschnitt des Massendurchflussregler 8745
