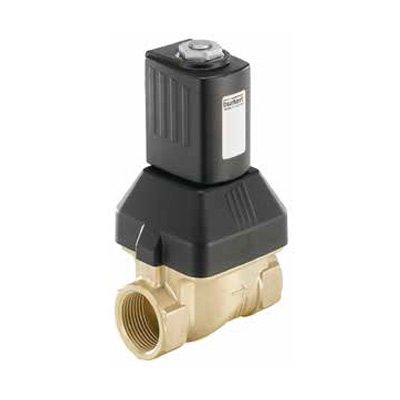

6213 – Servogesteuertes 2/2-Wege Membranventil

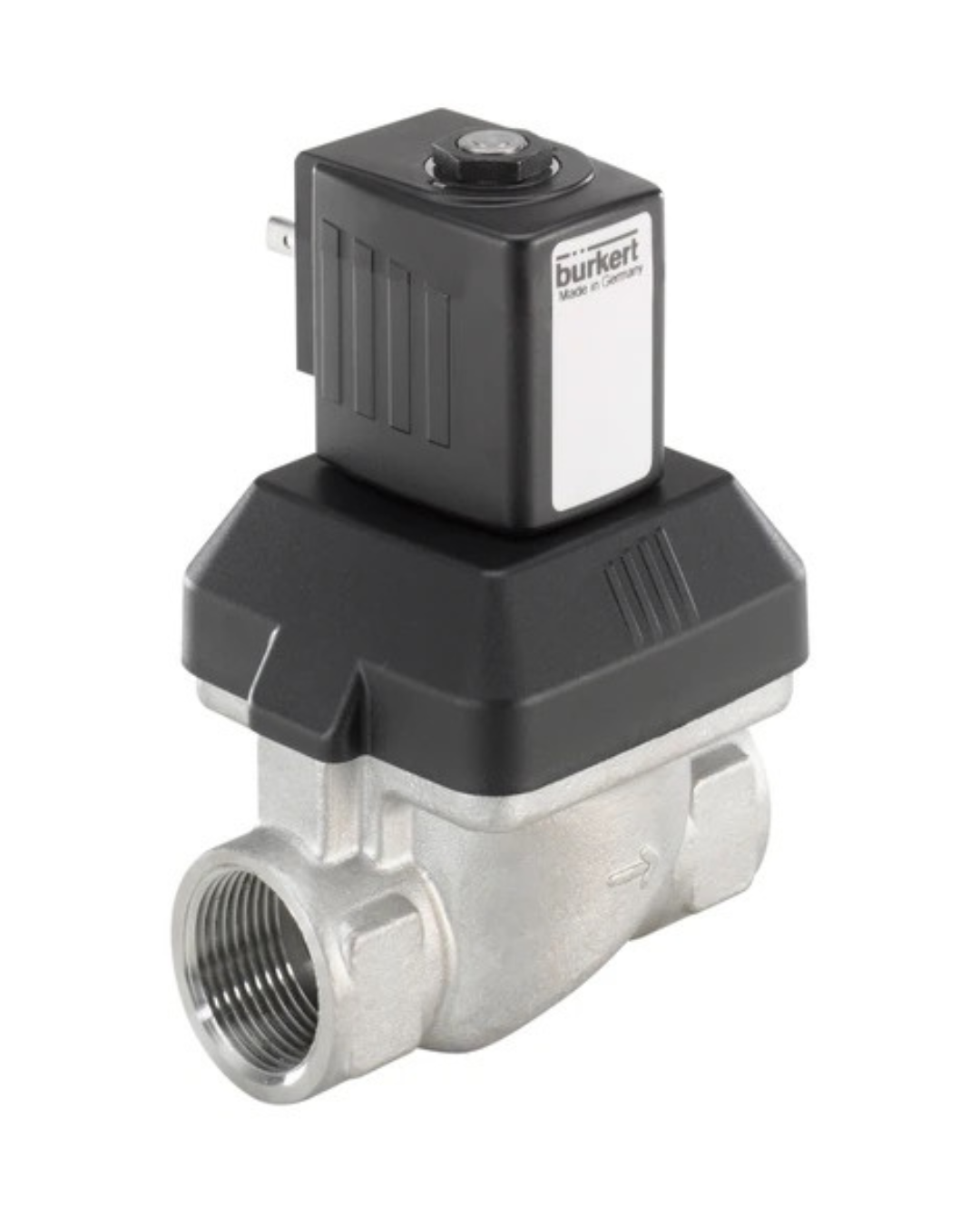

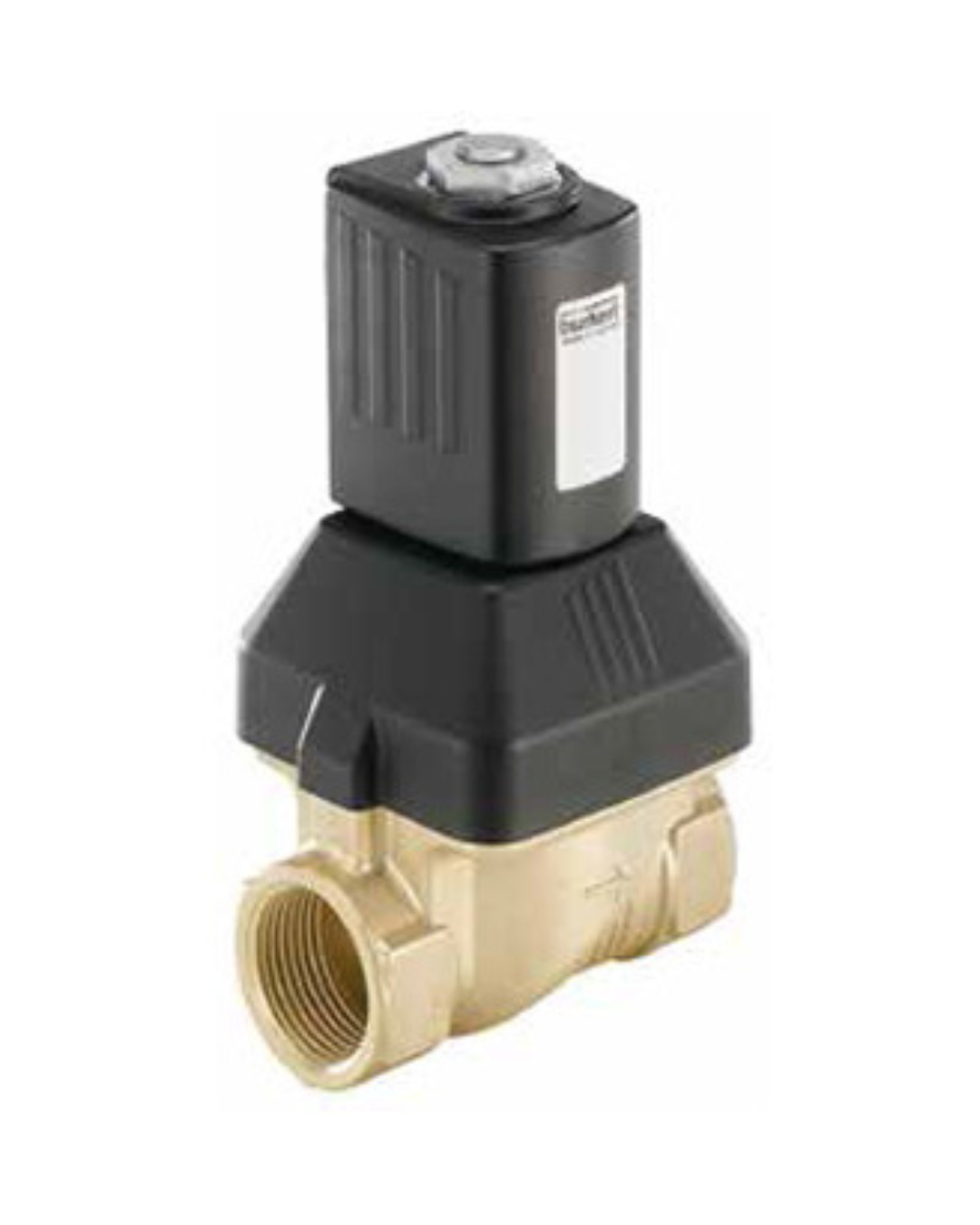

Technische Details zum Servo-Membranventil 6213 EV (federgekoppelt)

• Ventiltyp: Magnetventil > Servogesteuertes 2/2-Wege Membranventil
• Ruhestellung: geschlossen (NC: normally closed)
• Gehäusewerkstoff: Messing nach DIN EN 50930-6, Edelstahl 1.4408 (316), Messing vernickelt (5μm), Rotguss (Aussengewinde)
• Ventil-Innenteile bei Messinggehäuse: Messing, Edelstahl und Kunststoff (PPS)
• Ventil-Innenteile bei Edelstahlgehäuse: Edelstahl und Kunststoff (PPS)
• Nennweiten: Standard DN10 – DN40 mm / HP00 DN13 – DN20 mm / Leitungsanschluss: G 1/4 – G 2
• Prozessanschlüsse: Standard-Innengewinde, NPT, Rc, Blockmontage
• Dichtwerkstoffe: NBR, EPDM, FKM
• Nennbetriebsart: Dauerbetrieb 100% ED; KD-Spule 50% ED max. 6 Schaltungen pro Minute
• Spulen-Isolationsklasse: Polyamid Klasse B / Epoxid Klasse H
• Spannungstoleranz: +/- 10%
• Spannung – Standard: 024/DC, 024/50, 230/50, 110/50, 120/60
• Spannung – HP00: 24 V (50-60 Hz), 230 V (50-60 Hz)
• Elektrischer Anschluss: Steckerfahnen nach DIN EN 175 301-803 Form A
• Schutzart: IP 65 mit Gerätesteckdose
• Einbaulage: Beliebig, vorzugsweise Antrieb nach oben
• Kv-Wert: bis max. 30 m3/h / Druckbereich: 0* bis 10 bar (* HP00 Ausführung)
• Schaltzeiten: 0,1 – 4 Sek. je nach Nennweite und Differenzdruck (Messung am Ventilausgang 6 bar und +20°C. Öffnen: Druckaufbau 0 bis 90%, Schließen: Druckabbau 100 bis 10%)

Für verschiedene Medien geeignet, je nach Dichtwerkstoff:

• NBR: Neutrale Flüssigkeiten, Wasser, Hydrauliköl, Öle ohne Additive (Temperaturen: -10° bis +80°C)
• EPDM: Öl- und fettfreie Flüssigkeiten und Gase (Temperaturen: -30° bis +90°C mit Polyamid-Spule / mit Epoxid-Spule bis +100°C)
• FKM: Per-Lösungen, heisse Öle mit Additiven (Temperaturen: 0° bis +90°C mit Polyamid-Spule / mit Epoxid-Spule bis +120°C)
• Medienviskosität: Max. 21 mm²/s – Umgebungstemperatur: Max. +55°C

Zertifikate, Zulassungen und Optionen

• Zulassungen: VDE / ATEX / IEC EX / UL / CSA / Sicherheitsabsperrventil nach DIN EN ISO 23553-1
• Zertifikate: Trinkwasser KTW + W270 / Watermark / Sauerstoffeignung (BAM) / NSF 61 (Edelstahl in Vorbereitung) / Konformität nach EGV 1935/2004
• Wählbare Optionen: Blockmontage / Gas- und Vakuumausführung / öl-, fett- und silikonfrei / Messing- oder Edelstahlgehäuse

Materialangaben und Querschnitt zum federgekoppelten Servo-Membranventil

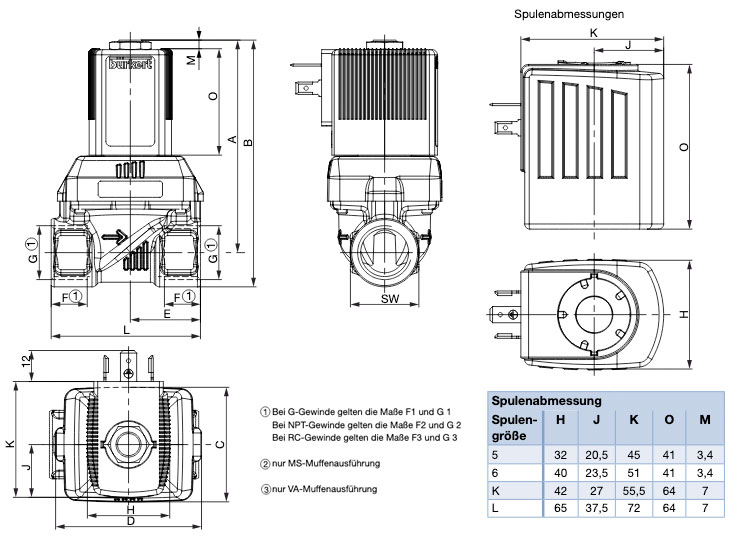

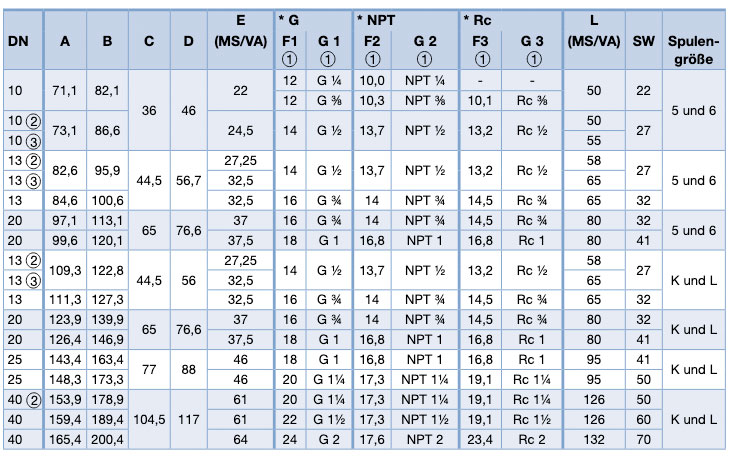

Abmessungen und techn. Zeichnung zum Servo-Membranventil 6213 EV (federgekoppelt)

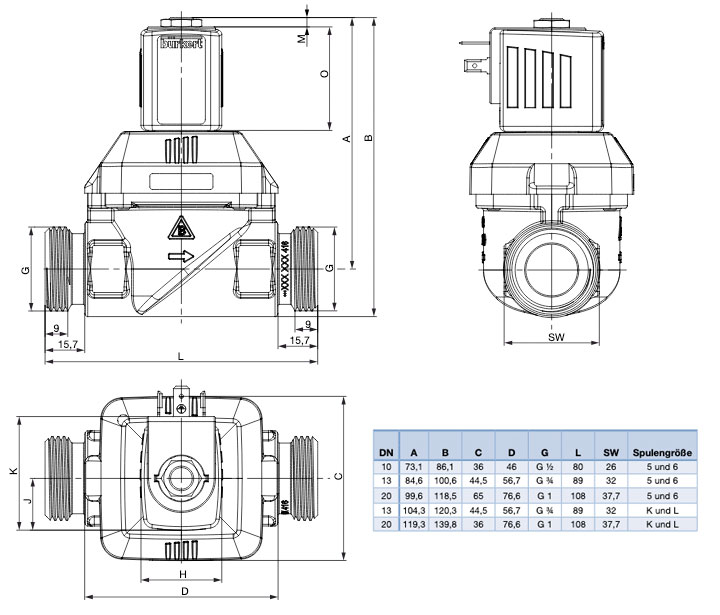

Abweichende Abmessungen und techn. Zeichnung zur Rotguss-Ausführung

Das Magnetventil ist kombinierbar mit…

T 1078 Zeitsteuerung für Magnetventile
Diese Zeitsteuerung arbeitet auf der Basis eines Mikroprozessors und dient zur Steuerung von Schaltzeiten an Magnetventilen. Die Einstellung der Programme und Schaltzeiten erfolgt mittels Potentiometern und DIP-Schaltern. Weitere Angaben: Funktionen direkt einstellbar, 4 verschiedene Schaltfunktionen, Steckerform A.

T 2508 Gerätestecker Steckerform A
Steckverbindung zum Anschluss von elektrischen Bauteilen nach DIN EN 175301-803. Standardausführungen ohne Beschaltung mit LED, Varistor, Gleichrichter, Polschutz- oder/und Freilaufdiode. Weitere Angaben: Schutzart IP 65, zahlreiche Varianten, Ausführungen mit Hochleistung, Leistungsreduzierung und Inverter für Impulsventile.
