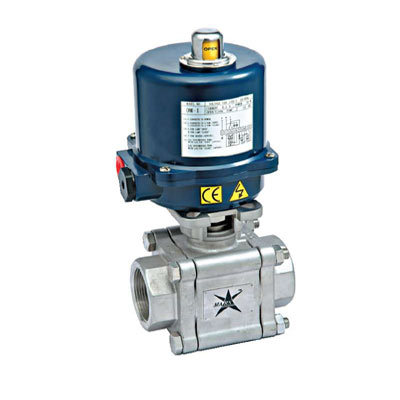

MARS Kugelhahn Serie 88 - Elektrischer Antrieb Automatsierung

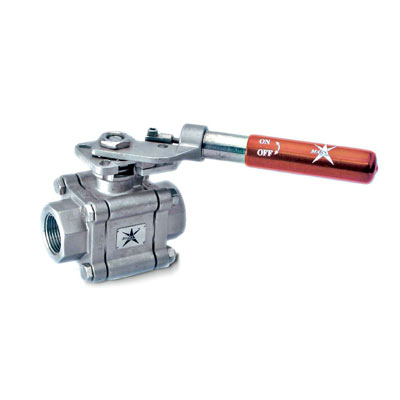

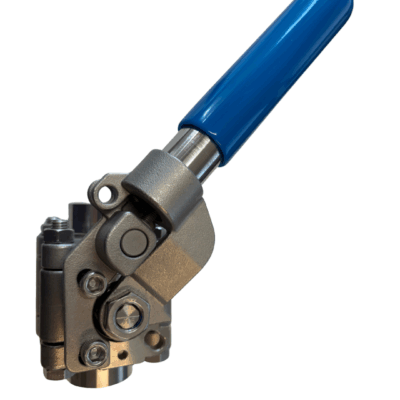

MARS Kugelhahn Serie 88 - Handhebel mit Federrücklaufsperre

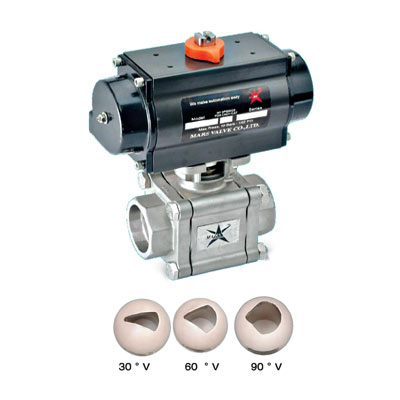

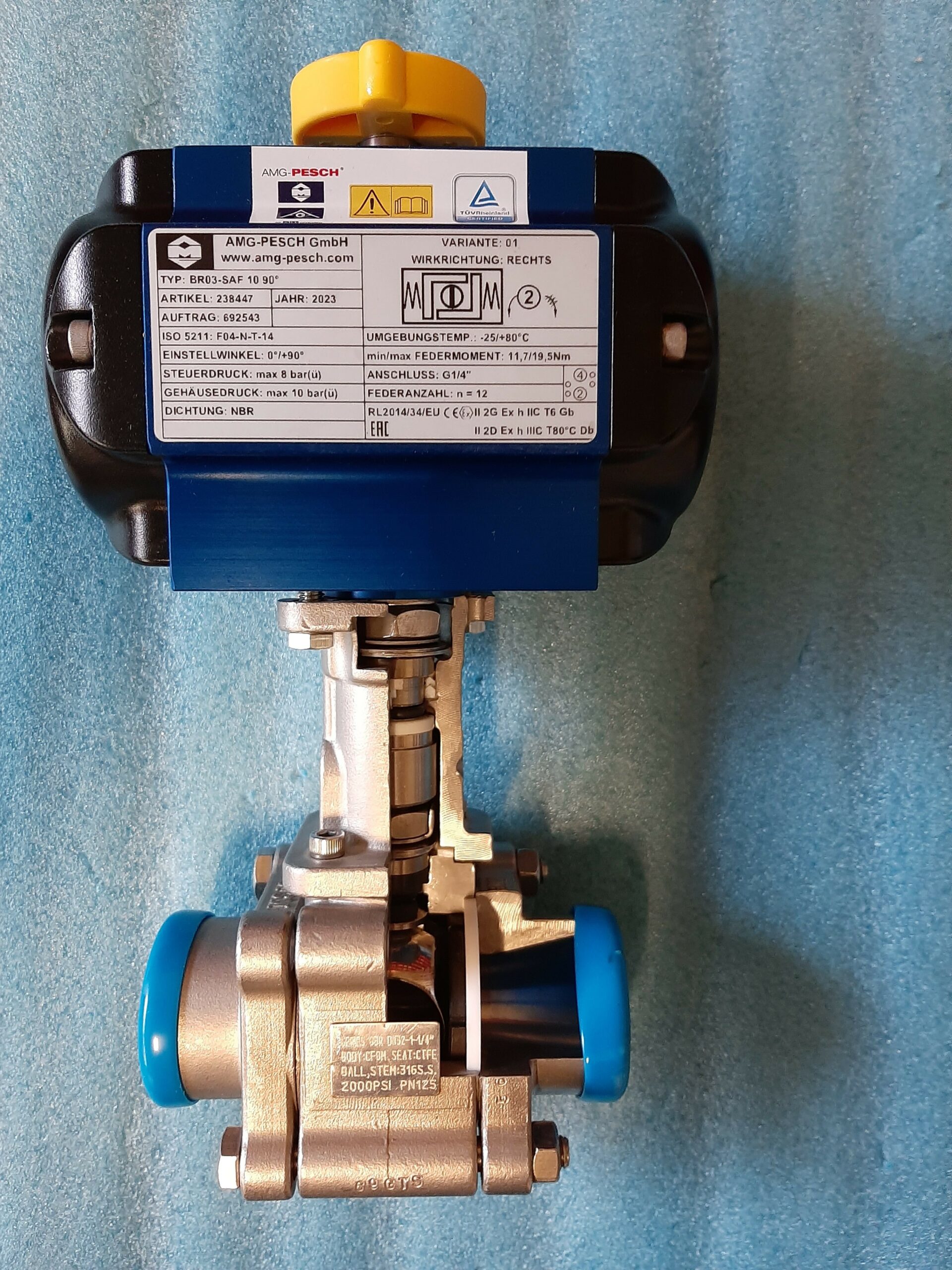

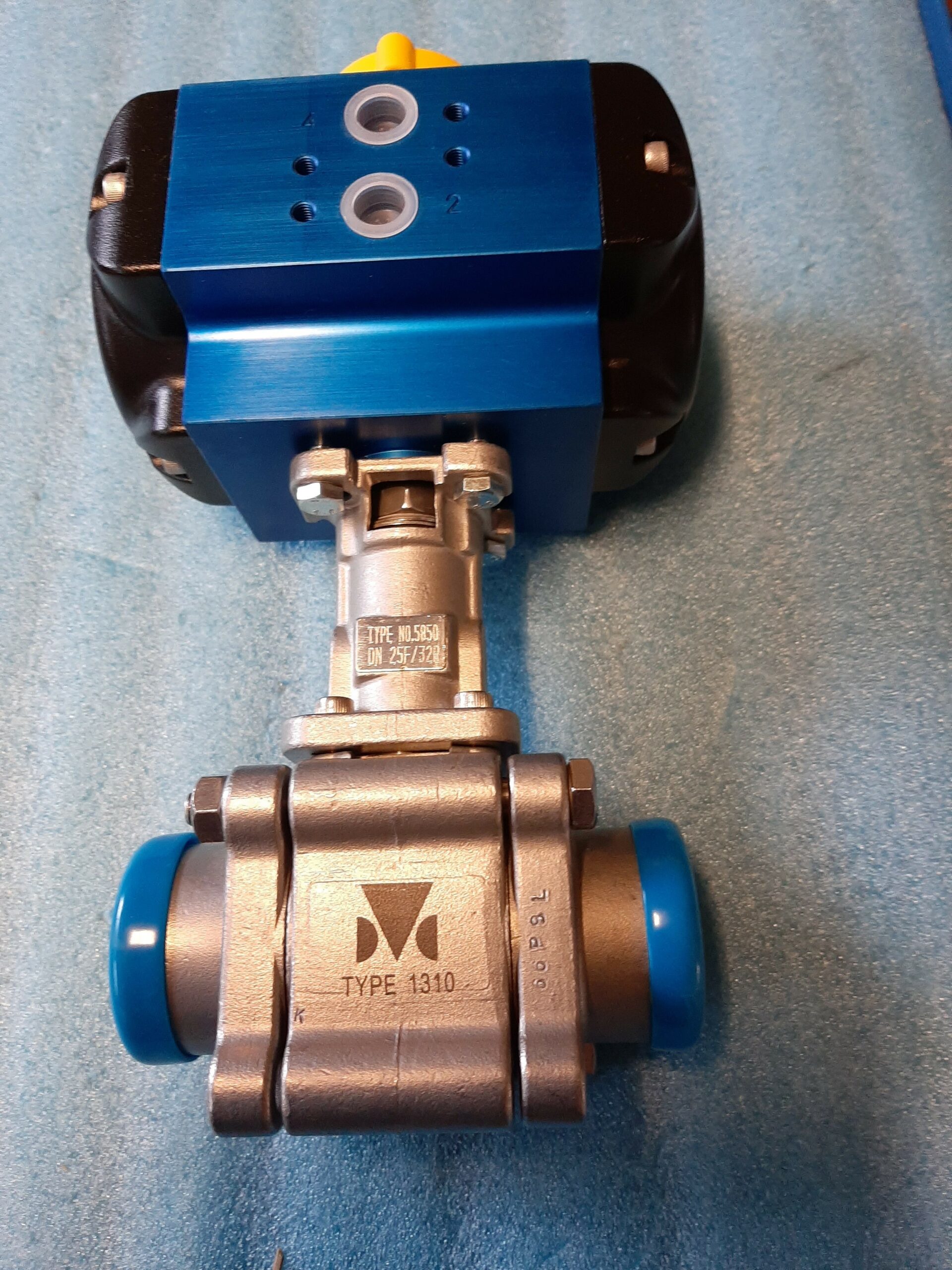

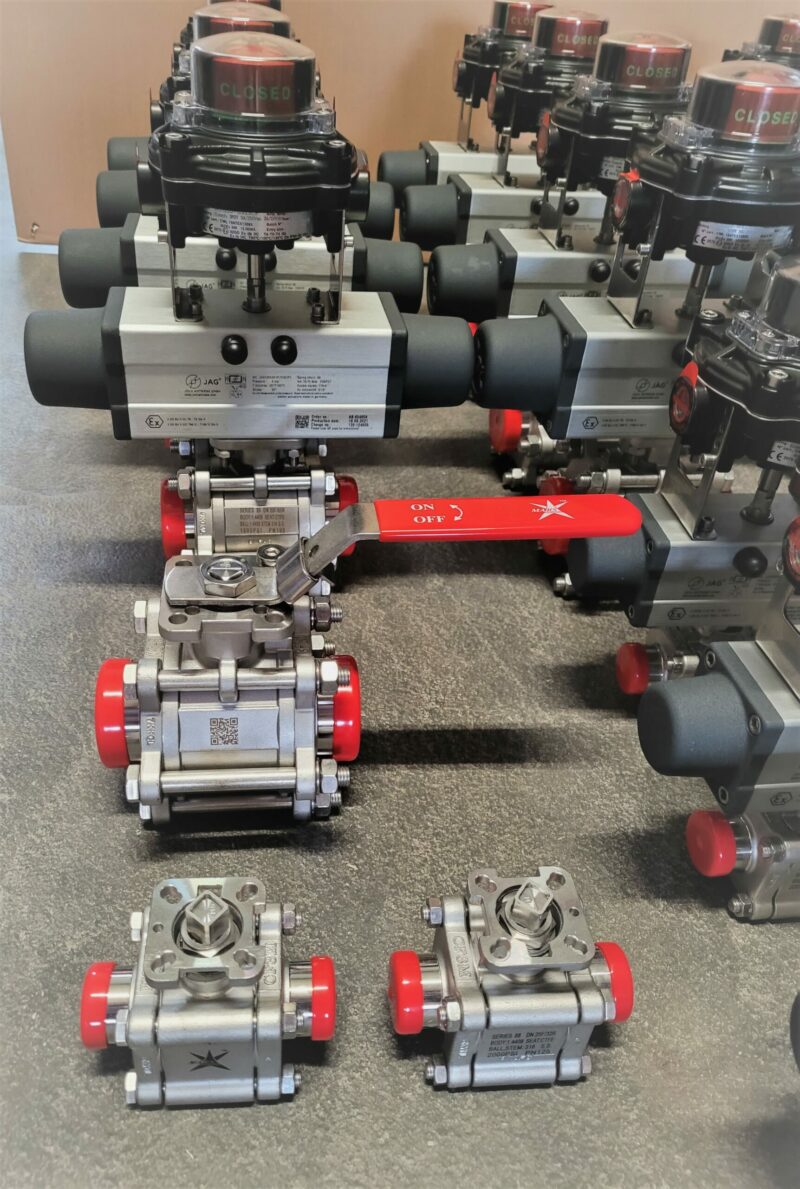

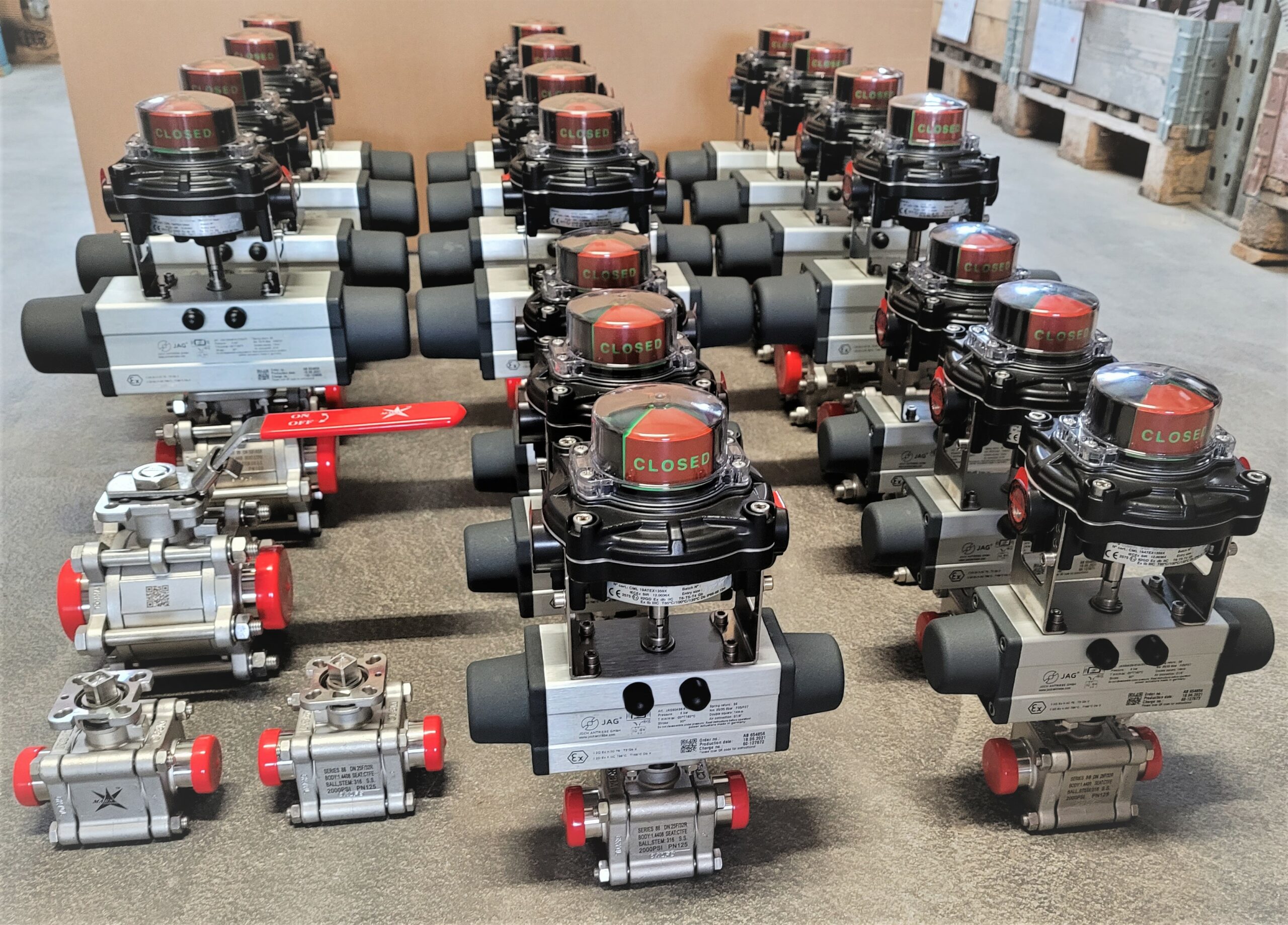

MARS Kugelhahn Serie 88 - Pneumatischer Antrieb Automatsierung V-Control

Kugelhahn Serie 88 – vormals MARS und DVC 1211 (Stahl) und DVC 1311 (Edelstahl)

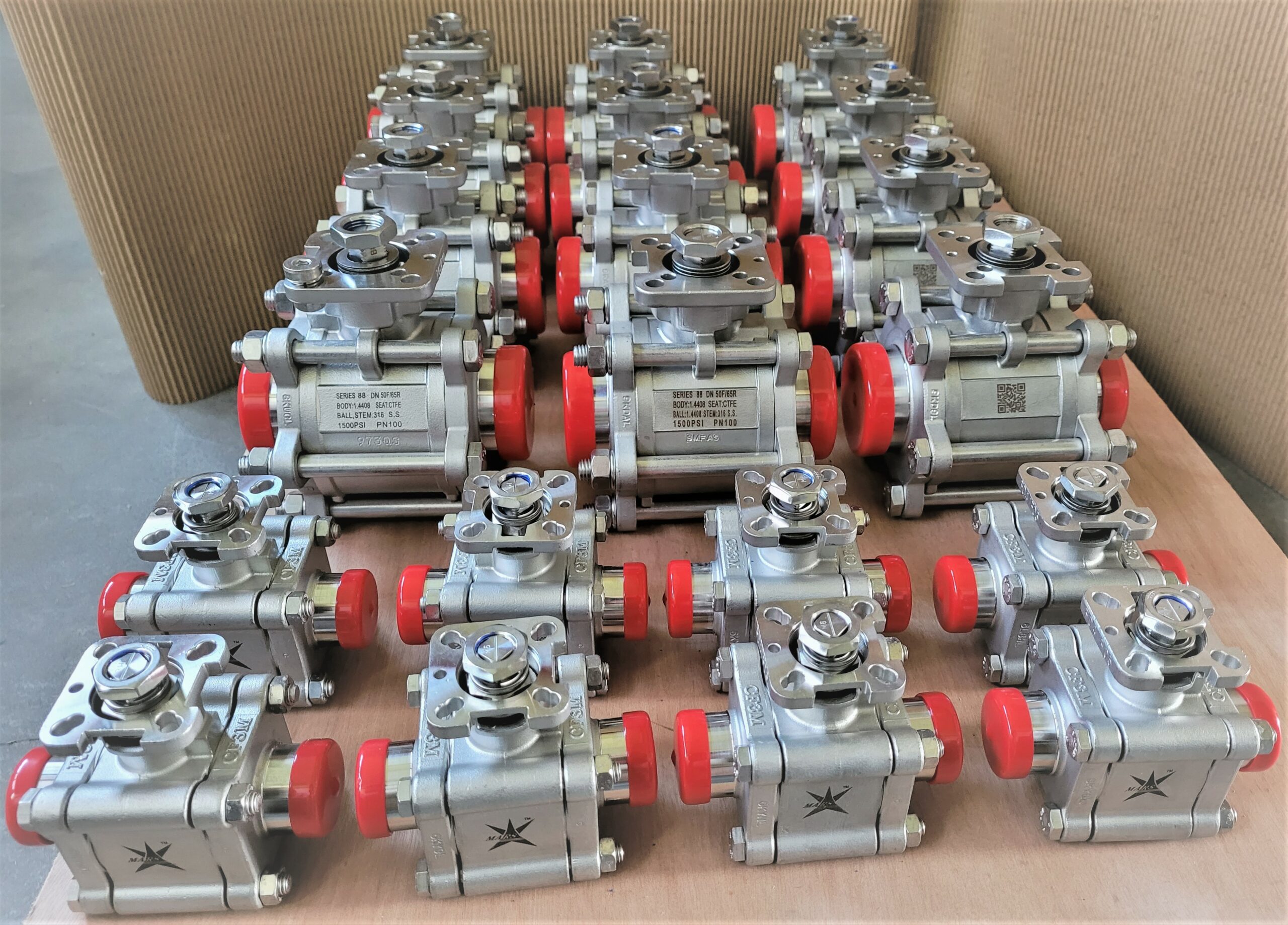

Dreiteiliger Hochleistungs-Kugelhahn der Serie 88 zur Direktmontage

Die Kugelhähne der Serie 88 sind sowohl mit vollen als auch reduzierten Durchgang erhältlich. Der Kugelhahn eignet sich zur Direktmonatge und Armaturenautomatisierung. Vielen Eignungen und Zertifizierungen (wie z. B. CE, ISO 9001, TÜV TA-Luft, ATEX) zeichnen das Produkt schon seit vielen Jahren aus.

Ihre Auswahl zurücksetzen

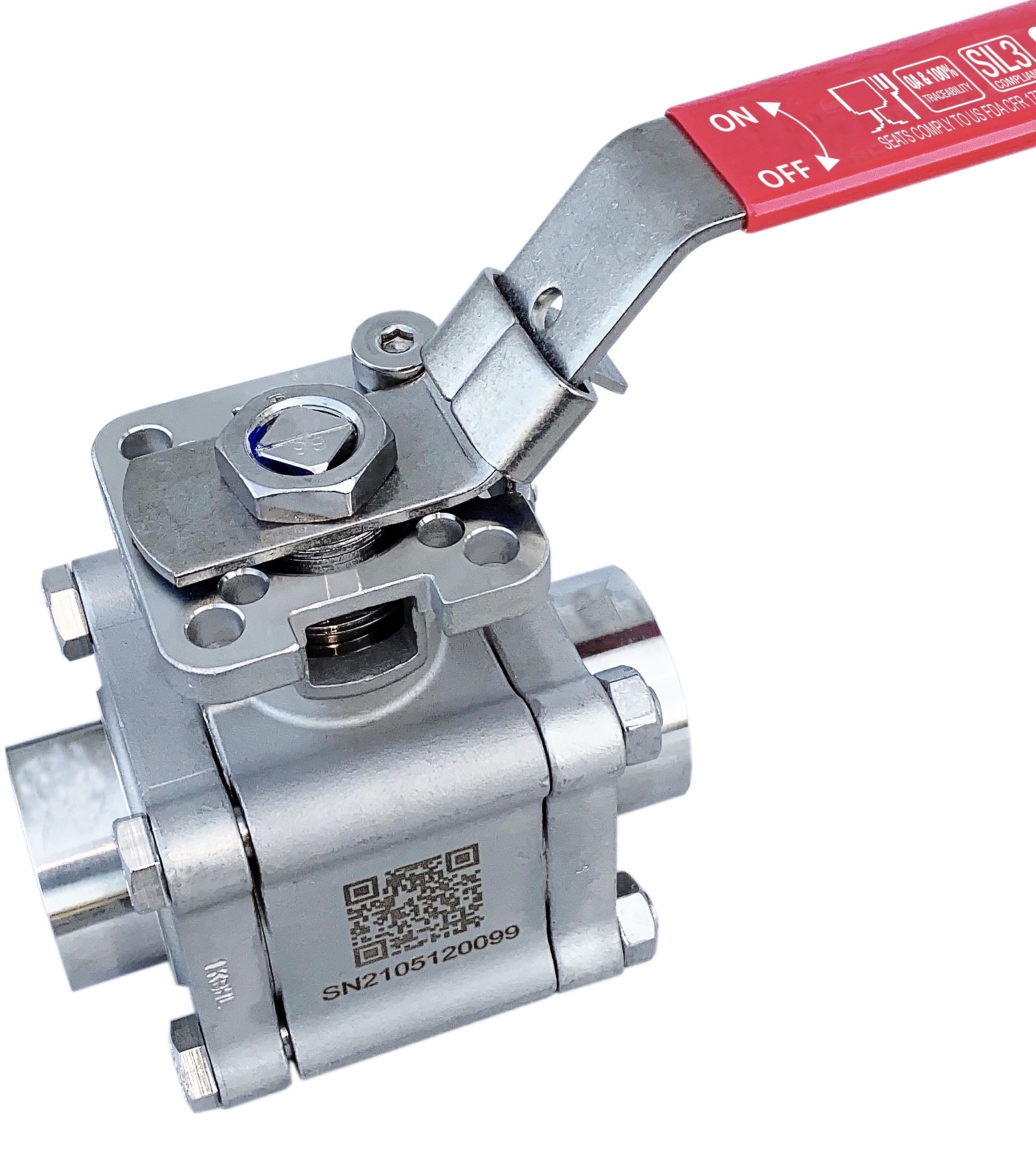

Der dreiteilige Hochleistungs-Kugelhahn Serie 88 eignet sich ideal zur Direktmontage

  • Feststellvorrichtung – Direkter Aufbau nach ISO 5211
  • Voller Durchgang – Größen: 1/4″ (DN 8) – 4″ (DN 100)
  • Werkstoff: Edelstahl – V-Ring mit Chevron-Packung
  • Welle nicht ausdrückbar und antistatisch mit O-Ring
  • Betriebsdrücke: 1/4″ – 1″ (2000 psi, 125 bar); 1 1/4″ – 2″ (1500 psi, 100 bar); 2 1/2″ – 4″ (1000 psi, 69 bar)
  • Werkstoff-Zeugnis EN 10204-3.1
  • Mit CE Zertifizierung
  • Druckprüfung API 598, BS6755 part 1
  • Qualität nach ISO 9001 zertifiziert

Abmessungen und technische Daten der Kugelhähne der Serie 88

Technische Daten und Abmessungen der dreiteiligen MARS Kugelhähne 88

Abmessungen der Kugelhähne Serie 88 (in mm)
Größe (Zoll) 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
A ∅ F 14.3 17.6 21.9 27.3 33.9 42.8 48.9 61.3 ANSI 74
PN 76.9		 90.0 115.5
R – – 21.9 27.3 33.9 42.8 48.9 61.3 ANSI 74
PN 76.9		 90.0 115.5
B1 F 7.6 7.6 7.6 8.6 10.4 10.4 13.4 13.4 16.8 17.8 16.8
R – – 7.6 7.6 8.6 10.4 10.4 13.4 13.4 16.8 17.8
B2 F 42.6 42.6 42.6 46.85 59.3 62.6 79.0 87.7 108.7 117.7 133.7
R – – 42.6 42.6 46.85 59.3 62.6 79.0 87.7 108.7 117.7
C ∅ F 11.5
#9.24		 12.6
#12.53		 15 20 25 32 38 50 65 80 100
R – – 12.6 15 20 25 32 38 50 65 80
d1 ∅ F 9.24 12.53 15.76 20.96 26.64 35.08 40.94 52.51 65 80 102
R – – 15.76 20.96 26.64 35.08 40.94 52.51 65.70
#62.28		 77.9 102
E F 139 139 139 139 165 165 215 215 300 370 370
R – – 139 139 139 165 165 215 215 300 370
@ E F – – 185 185 212 212 262 262 300 370 370
– – – – – – – – – – –
# G ∅ F 13.7 17.5 21.7 27.2 34.0 42.7 48.6 60.5 73.0 89.0 114.0
R – – 21.7 27.2 34.0 42.7 48.6 60.5 73.0 89.0 114.0
G ∅ F 21.7 21.7 21.7 27.2 34.0 42.7 48.6 60.5 76.3 90.0 116.0
R – – 21.7 27.2 34.0 42.7 48.6 60.5 76.3 90.0 116.0
H F 77 77 77 82 98.5 102 128 137 167 176 192
R – – 77 77 82 98.5 102 128 137 167 176
@ H F – – 83 88 106 109 128 137 167 176 192
R – – – – – – – – – – –
S F 9 9 9 9 11 11 14 14 17/19 17/19 17/19
R – – 9 9 9 11 11 14 14 17/19 17/19
J F 3.35
#1.6		 2.8
#1.6		 1.6 1.6 1.6 1.6 1.6 1.6 2.0 2.0 3.5
#2.0
R – – 1.6 1.6 1.6 1.6 1.6 1.6 2.0 2.0 2.0
L F 75 75 72.5 85.4 105.3 111 127.3 142.8
#145.0		 185 205 240
R – – 64.8 72.5 85.4 105.3 111 127.3 : 145 185 205
* L F 60 60 75 80 90 110 120 140 185 205 240
– – – – – – – – – – –
* L1 F 70 70 75 90 100 110 125 150 190 220 270
– – – – – – – – – – –
L1 F 75 75 75 90 110 115 130 142.8 185 205 240
R – – 75 74.8 89.8 109.4 114.4 130 : 145 185 205
L2 F 10 10 10 13 13 13 13 16 16 16 20
R – – 10 13 13 13 13 16 16 16 20
∅ I F 36 36 36 36 42 42 50 50 70 70 70
R – – 36 36 36 42 42 50 50 70 70
Gew. (kg) F 0.89 0.88 0.82 1.29 2.01 2.76 4.21 5.83
: 6.93		 12 16.2 25.8
R – – 0.83 0.84 1.50 2.17 4.27 5.30 6.51 12 16.2
ISO 5211 F F03 / F04 F03 / F04 F03 / F04 F03 / F04 F04 / F05 F04 / F05 F05 & F07 F05 & F07 F07 / F10 F07 / F10 F07 / F10
R – – F03 / F04 F03 / F04 F03 / F04 F04 / F05 F04 / F05 F05 & F07 F05 & F07 F07 / F10 F07 / F10
F = voller Durchgang / R = reduzierter Durchgang
*L = Dimensionen für DIN 3202-M3 / *L1 = Dimensionen für S13 Länge
@ = Dimensionen für PN40/PN16 / # = Dimensionen für SCH.40 / : = Dimensionen für runde Endstücke

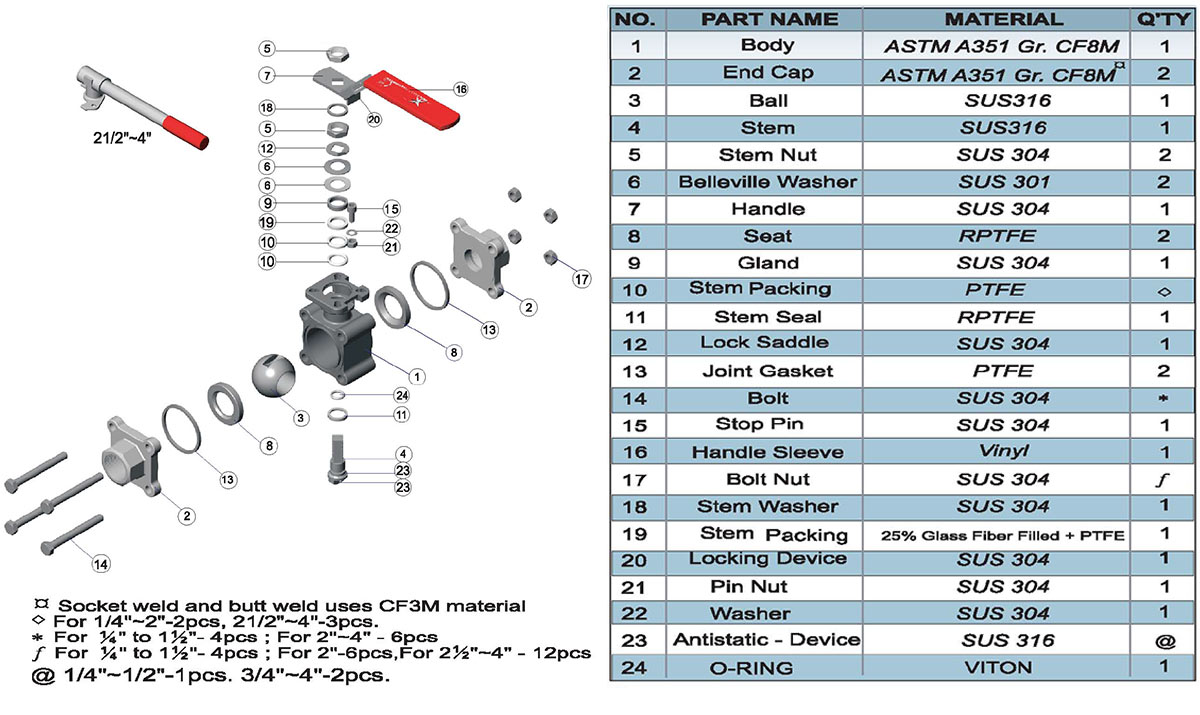

Material und Komponentenliste der Serie 88

Material und Komponentenliste der MARS Kugelhähne 88

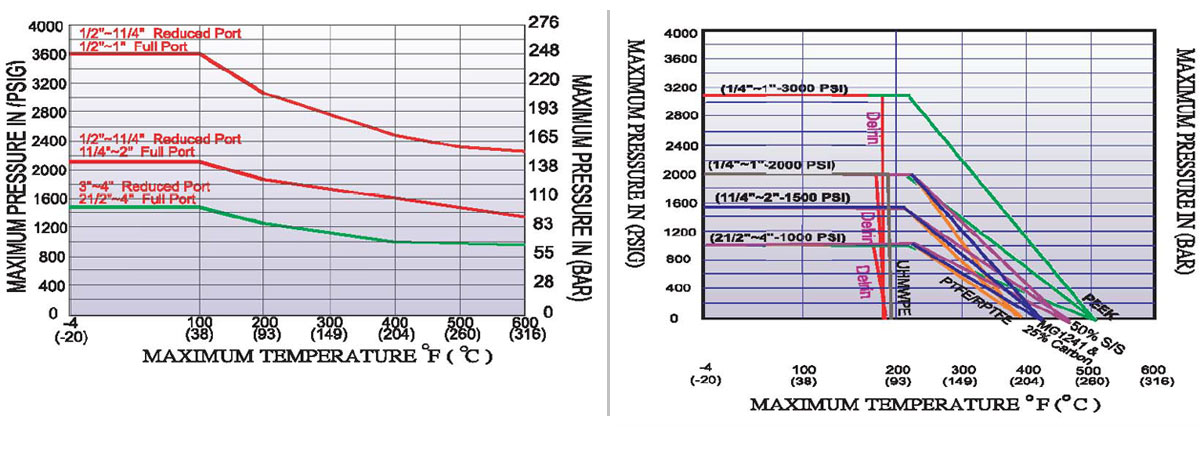

Druck- / Temperaturdiagramme der Serie 88

MARS Kugelhahn Serie 88 Druckdigramm und Temperaturdiagramm

Betätigungseinheiten für die Kugelhähne Serie 88

MARS Kugelhahn Betätigungseinheiten und Handhebel

Zusätzliche Information

Hersteller

MARS
Material

beschichteter Stahl, Edelstahl
Nennweite (inch)

1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Durchgang

voller Durchgang, reduzierter Durchgang
Gehäuse

CF8M / DIN 1.4408, A216 WCB, 316L S/S, Duplex S/S, Titan, Hastelloy
Sitz

PTFE + 15% Glasfaser, PTFE (Kohlenstoffgefüllt), Stansit, PTFE – Graphit, TFM1600, MG1241, Metall, Delrin, Peek, UHMWPE
Anschlüsse

BSP nach DIN 2999, SW nach ANSI B16.25 & DIN 3239 Teil 1, BW nach ANSI B16.11 & DN 3239 Teil 2, NPT nach ASME B1.20.1, Flanschanschluss, Clamp-Verbindung, Instrumentierungsanschlüsse, Stichprobenendstück
Betätigung

Ohne Betätigung, Standard-Handhebel, Ovale Handbetätigung, Handhebel mit Aufsatzverlängerung, Handhebel mit Federrücklaufsperre, Interesse an pneumatischer Steuerung, Interesse an elektrischer Steuerung
